а√资源新版在线天堂,福利视频合集100(午夜),国产成人久久av免费高潮,2020美女视频黄频大全视频,国产97成人亚洲综合在线

復(fù)合材料因其優(yōu)異的比強(qiáng)度和比模量，在航空航天、汽車工業(yè)等領(lǐng)域的應(yīng)用日益廣泛。然而，其各向異性和復(fù)雜的破壞機(jī)理使得其力學(xué)性能測(cè)試，尤其是基礎(chǔ)的拉伸試驗(yàn)，變得極具挑戰(zhàn)性。一個(gè)微小的操作失誤就可能導(dǎo)致數(shù)據(jù)失真，甚至試驗(yàn)完全失敗。本文將從準(zhǔn)備、操作、數(shù)據(jù)與結(jié)果三個(gè)階段，系統(tǒng)解析復(fù)合材料拉力試驗(yàn)中的常見(jiàn)問(wèn)題，并明確對(duì)應(yīng)的解決方案與核心標(biāo)準(zhǔn)，為獲得準(zhǔn)確、可靠的測(cè)試數(shù)據(jù)提供指導(dǎo)。

一、 準(zhǔn)備階段：奠定準(zhǔn)確數(shù)據(jù)的基石

1. 試樣制備
試樣是測(cè)試的根本，制備不當(dāng)會(huì)引入“先天缺陷”。
● 常見(jiàn)問(wèn)題：
- 纖維取向錯(cuò)誤：未按層理方向取樣，導(dǎo)致纖維排列紊亂，測(cè)得的模量和強(qiáng)度嚴(yán)重偏離真實(shí)值。
- 邊緣損傷：切割不當(dāng)造成試樣邊緣出現(xiàn)毛刺、分層或微裂紋，這些會(huì)成為應(yīng)力集中點(diǎn)，導(dǎo)致試樣從非標(biāo)距段提前斷裂。
● 解決方案與標(biāo)準(zhǔn)：

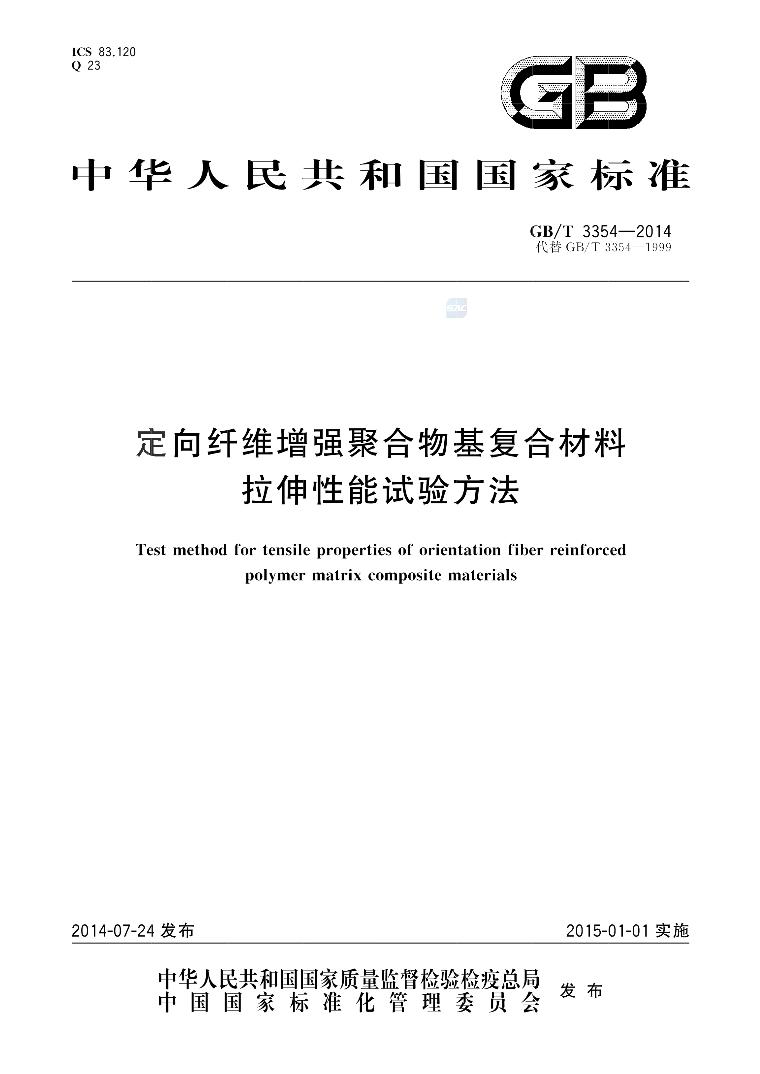

- 嚴(yán)格遵循標(biāo)準(zhǔn)：不同的復(fù)合材料應(yīng)參照對(duì)應(yīng)的國(guó)家標(biāo)準(zhǔn)。例如，GB/T 3354-2014《定向纖維增強(qiáng)塑料拉伸性能試驗(yàn)方法》 明確規(guī)定了試樣的尺寸（如長(zhǎng)纖維復(fù)合材料長(zhǎng)度≥200mm，寬度10-25mm）和切割要求。


- 使用專用工具：必須使用金剛石鋸片或精加工水射流等專用工具進(jìn)行切割，最大限度減少對(duì)邊緣纖維的損傷，避免起毛和分層。
2. 試樣夾持
夾持是試驗(yàn)中第一個(gè)關(guān)鍵力學(xué)環(huán)節(jié)，不當(dāng)夾持會(huì)直接破壞試樣。
● 常見(jiàn)問(wèn)題：
- 夾持力過(guò)小：導(dǎo)致試驗(yàn)過(guò)程中試樣打滑，數(shù)據(jù)無(wú)效。
- 夾持力過(guò)大：會(huì)壓傷甚至壓碎試樣表層的纖維和樹(shù)脂，破壞材料原有結(jié)構(gòu)，導(dǎo)致檢測(cè)結(jié)果從開(kāi)始就已失真。
● 解決方案與標(biāo)準(zhǔn)：

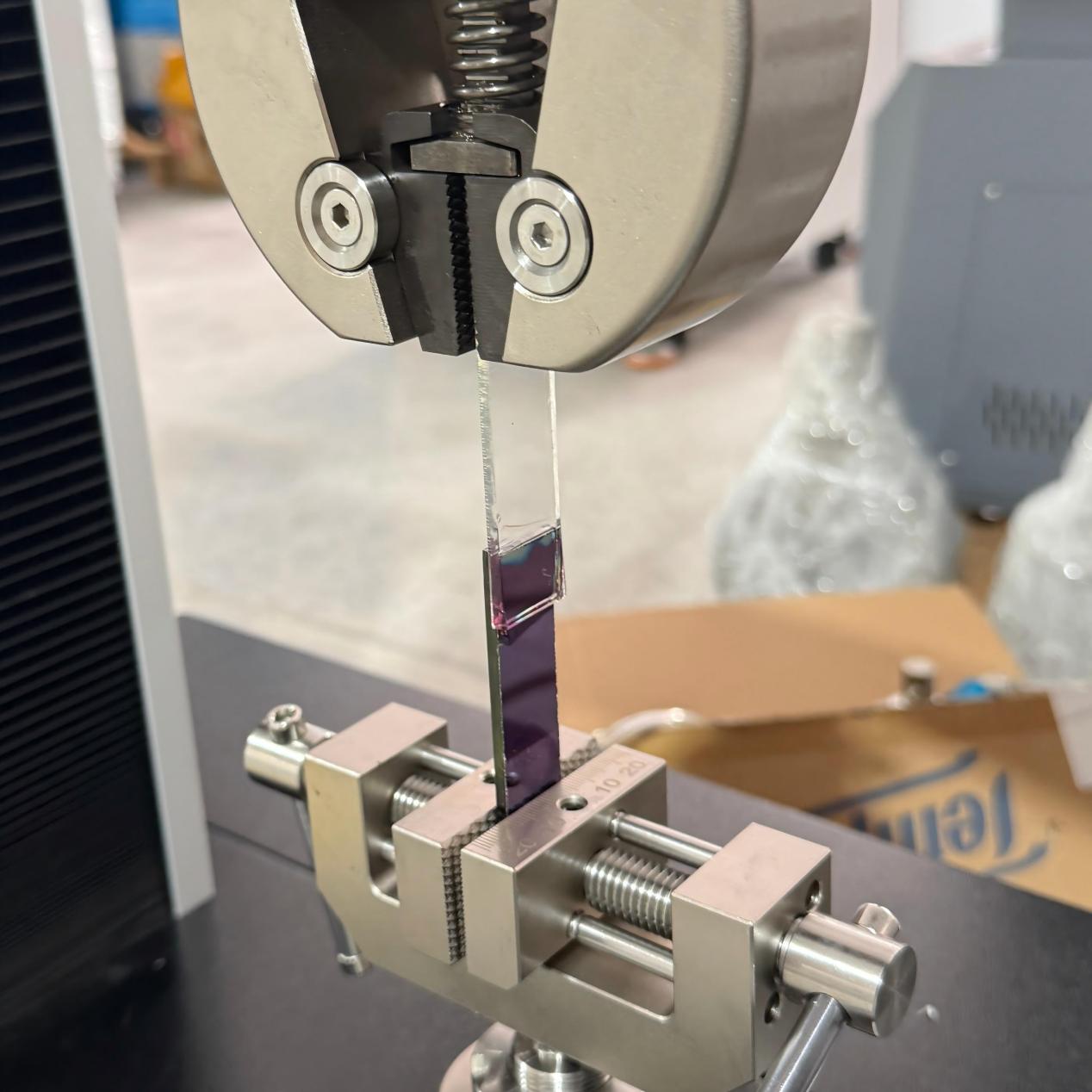

- 選用適配夾具：對(duì)于碳纖維等脆性復(fù)合材料，必須使用帶彈性墊或?qū)Ｓ媚Σ烈r墊（如砂紙、金剛石涂層）的夾具，以分散壓力，避免應(yīng)力集中。
- 使用加強(qiáng)片：對(duì)于薄板或高強(qiáng)度材料，建議在夾持端膠接玻璃纖維或鋁制加強(qiáng)片，將集中的夾持力轉(zhuǎn)化為剪切力平穩(wěn)傳遞到試樣標(biāo)距段。
- 精準(zhǔn)對(duì)位：夾持位置需與試樣標(biāo)距線對(duì)齊，偏差不應(yīng)超過(guò)1mm，確保受力區(qū)間正確。


3. 環(huán)境控制
復(fù)合材料，特別是聚合物基體，對(duì)溫濕度敏感。
● 常見(jiàn)問(wèn)題：未在標(biāo)準(zhǔn)溫濕度（通常為23℃±2℃，相對(duì)濕度50%±5%）下進(jìn)行狀態(tài)調(diào)節(jié)和試驗(yàn)，材料因吸濕（如玻璃纖維復(fù)合材料吸潮后強(qiáng)度下降）或熱脹冷縮導(dǎo)致性能波動(dòng)。
● 解決方案與標(biāo)準(zhǔn)：
嚴(yán)格執(zhí)行狀態(tài)調(diào)節(jié)：參照 GB/T 2918-2018《塑料試樣狀態(tài)調(diào)節(jié)和試驗(yàn)的標(biāo)準(zhǔn)環(huán)境》 ，試樣必須在標(biāo)準(zhǔn)環(huán)境中放置足夠時(shí)間（通常≥24小時(shí)），以達(dá)到水分和溫度的平衡，確保性能穩(wěn)定。

二、 操作階段：精準(zhǔn)執(zhí)行獲取真實(shí)信號(hào)

1. 加載速率
加載速率直接影響材料的應(yīng)變率敏感性。
● 常見(jiàn)問(wèn)題：
- 速率過(guò)快：材料內(nèi)部應(yīng)力傳遞不均，呈現(xiàn)脆性斷裂，測(cè)得的拉伸強(qiáng)度偏高。
- 速率過(guò)慢：材料發(fā)生蠕變，導(dǎo)致測(cè)得的拉伸強(qiáng)度偏低。
● 解決方案與標(biāo)準(zhǔn)：
按材料設(shè)定速率：嚴(yán)格遵循標(biāo)準(zhǔn)規(guī)定。例如，GB/T 3354-2014 指出，碳纖維增強(qiáng)塑料的拉伸速率通常為2-5mm/min，而玻璃纖維增強(qiáng)塑料可為5-10mm/min。必須根據(jù)材料類型精確設(shè)定。
2. 數(shù)據(jù)采集
復(fù)合材料的斷裂往往在瞬間發(fā)生，數(shù)據(jù)采集至關(guān)重要。
● 常見(jiàn)問(wèn)題：采集頻率過(guò)低，未能同步記錄屈服點(diǎn)、斷裂點(diǎn)等關(guān)鍵參數(shù)，導(dǎo)致丟失斷裂強(qiáng)度、斷裂伸長(zhǎng)率等核心數(shù)據(jù)。
● 解決方案與標(biāo)準(zhǔn)：
- 高頻采集：依據(jù) ISO 527-4:2004 等標(biāo)準(zhǔn)，數(shù)據(jù)采集頻率不應(yīng)低于10Hz，以確保完整捕捉應(yīng)力-應(yīng)變曲線上的每一個(gè)特征點(diǎn)。

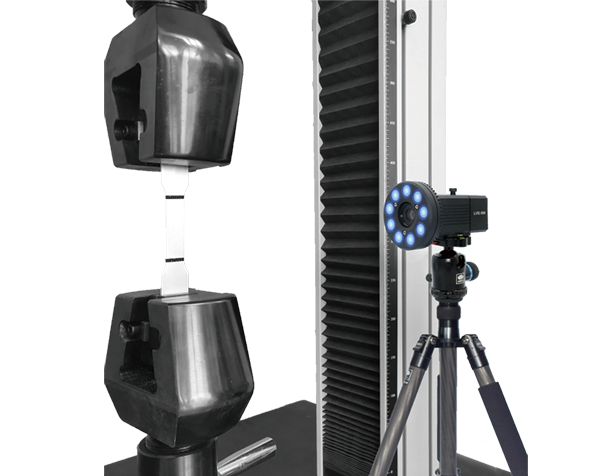

- 推薦光學(xué)測(cè)量：優(yōu)先使用視頻引伸計(jì)或DIC（數(shù)字圖像相關(guān)）等非接觸式測(cè)量系統(tǒng)，既可避免接觸式引伸計(jì)可能造成的表面損傷，又能獲得全場(chǎng)的應(yīng)變分布，深入分析破壞機(jī)理。


3. 對(duì)中與偏移
對(duì)中性不良是引入誤差的常見(jiàn)根源。
● 常見(jiàn)問(wèn)題：夾具安裝輕微不正或試樣本身有彎曲，導(dǎo)致實(shí)際受力方向與拉伸軸線不一致，產(chǎn)生附加彎矩，使測(cè)得的模量偏低，強(qiáng)度分散性增大。
● 解決方案與標(biāo)準(zhǔn)：
- 精密對(duì)中：根據(jù) GB/T 1446-2005《纖維增強(qiáng)塑料性能試驗(yàn)方法總則》 ，試驗(yàn)前必須調(diào)整夾具，確保試樣軸線與試驗(yàn)機(jī)拉伸軸線的同軸度偏差≤0.5%。
- 預(yù)加載檢查：可通過(guò)施加少量預(yù)載荷（約為破壞載荷的1%），觀察試樣兩側(cè)的應(yīng)變值（使用雙側(cè)應(yīng)變片）是否一致，來(lái)驗(yàn)證對(duì)中效果。

三、 數(shù)據(jù)與結(jié)果階段：從原始數(shù)據(jù)到有效結(jié)論

1. 數(shù)據(jù)處理
復(fù)合材料測(cè)試數(shù)據(jù)固有分散性大，需科學(xué)處理。
● 常見(jiàn)問(wèn)題：
- 未剔除異常值：將因明顯制備缺陷導(dǎo)致的異常數(shù)據(jù)納入最終結(jié)果。
- 模量計(jì)算區(qū)間錯(cuò)誤：計(jì)算彈性模量時(shí)，未選取應(yīng)力-應(yīng)變曲線的線性段，導(dǎo)致結(jié)果偏差。
● 解決方案與標(biāo)準(zhǔn)：
- 統(tǒng)計(jì)與剔除：依據(jù) GB/T 3354-2014，每組有效試樣數(shù)量不應(yīng)少于5個(gè)，需剔除離散度異常的無(wú)效數(shù)據(jù)后取平均值作為最終結(jié)果。
- 規(guī)范模量計(jì)算：彈性模量應(yīng)選取應(yīng)力-應(yīng)變曲線中明顯的線性段進(jìn)行計(jì)算，通常取應(yīng)力為0.1%-0.5%額定強(qiáng)度對(duì)應(yīng)的應(yīng)變區(qū)間。
2. 結(jié)果判定
不可套用金屬材料的思維判定復(fù)合材料。
● 常見(jiàn)問(wèn)題：混淆判定指標(biāo)，忽略復(fù)合材料特有的層間剪切強(qiáng)度、不同纖維方向強(qiáng)度差異等關(guān)鍵性能指標(biāo)。
● 解決方案與標(biāo)準(zhǔn)：
專用標(biāo)準(zhǔn)判定：參照 GB/T 1040.4-2006《塑料 拉伸性能的測(cè)定 第4部分》 等針對(duì)復(fù)合材料的標(biāo)準(zhǔn)，除常規(guī)的拉伸強(qiáng)度、斷裂伸長(zhǎng)率外，還應(yīng)關(guān)注并判定層間剪切強(qiáng)度（對(duì)于層合結(jié)構(gòu)）以及多方向鋪層板的性能差異。
3. 報(bào)告撰寫
檢測(cè)報(bào)告是最終成果，信息不全將大大降低其價(jià)值。
● 常見(jiàn)問(wèn)題：報(bào)告未注明纖維類型、鋪層順序、基體材料、試驗(yàn)環(huán)境、加載速率等關(guān)鍵信息，導(dǎo)致結(jié)果無(wú)法被追溯和復(fù)現(xiàn)。
● 解決方案與標(biāo)準(zhǔn)：
信息完整：嚴(yán)格按照 GB/T 1446-2005 的要求，報(bào)告應(yīng)包含試樣詳細(xì)信息（材質(zhì)、鋪層、尺寸）、狀態(tài)調(diào)節(jié)環(huán)境、試驗(yàn)參數(shù)、原始數(shù)據(jù)曲線、破壞模式描述及照片、判定依據(jù)的標(biāo)準(zhǔn)編號(hào)等，確保報(bào)告的完整性和可追溯性。


總結(jié)：復(fù)合材料拉伸試驗(yàn)是一項(xiàng)系統(tǒng)工程，其成功源于對(duì)每一個(gè)細(xì)節(jié)的精準(zhǔn)把控。從試樣的精心制備，到試驗(yàn)過(guò)程中的規(guī)范操作，再到數(shù)據(jù)的科學(xué)處理與判定，都必須嚴(yán)格遵循相應(yīng)的標(biāo)準(zhǔn)規(guī)范。唯有建立起這樣一套完整、嚴(yán)謹(jǐn)?shù)馁|(zhì)量控制體系，我們才能從復(fù)雜的測(cè)試現(xiàn)象中提取出真實(shí)、可靠的材料性能數(shù)據(jù)，為產(chǎn)品設(shè)計(jì)和質(zhì)量評(píng)價(jià)提供堅(jiān)實(shí)的依據(jù)。
